Mit jelent a +QT jelölés? Gyárilag nemesített 42CrMo4 szállítás

A sorozat előző négy cikke a 42CrMo4 ötvözött nemesacélt mutatta be: jelölését, edzhetőségét, nemesített állapotának mechanikai tulajdonságait és tipikus alkalmazási területeit. Mindegyik cikk abból indult ki, hogy a nemesítés – az edzés és megeresztés – valahol a gyártási láncban megtörténik. Ez a cikk azt a kérdést járja körül, hogy ez a hőkezelés hol történjen: a vevőnél, vagy már a kohászati üzemben, a szállítás előtt. Ez utóbbi a „+QT” jelölésű szállítási állapot, amellyel a koracel.eu is kínálja a 42CrMo4-et.

A szállítási állapot jelölése az EN 10083 szabványban

Az acélok EN szabvány szerinti jelölése nemcsak az ötvözési anyagszámra (pl. 1.7225) és a névleges összetételre (42CrMo4) utal, hanem egy kiegészítő jellel a szállítási, azaz kezelési állapotra is. A leggyakoribb ilyen jelek: +AR (hengerelt, külön hőkezelési követelmény nélkül), +A (lágyított), +N (normalizált vagy normalizálva alakított), +Q (edzett), +T (megeresztett) és +QT (nemesített, azaz edzett és megeresztett). Ugyanaz a 42CrMo4 alapanyag tehát többféle állapotban is megrendelhető – a jelölés végén álló kiegészítés mondja meg, hogy milyen mechanikai állapotban érkezik a rúdanyag a vevőhöz.

Mit jelent pontosan a „+QT” jelölés?

A „+QT” (Quenched and Tempered) azt jelenti, hogy a rudat már a gyártóműben edzik és megeresztik, így a vevőhöz a végleges – vagy ahhoz nagyon közeli – mechanikai tulajdonságokkal, kész szilárdsági állapotban érkezik. Ez alapvetően eltér attól, amikor valaki „nyers”, hőkezeletlen vagy csak lágyított/hengerelt állapotú 42CrMo4-et rendel, és a nemesítést saját maga, vagy egy erre szakosodott alvállalkozó végzi el a megmunkálás után. A +QT állapotú anyagnál ez a lépés már nem szükséges: az alapanyag azonnal rendelkezik a katalógusban megadott szakítószilárdsággal, folyáshatárral és keménységgel.

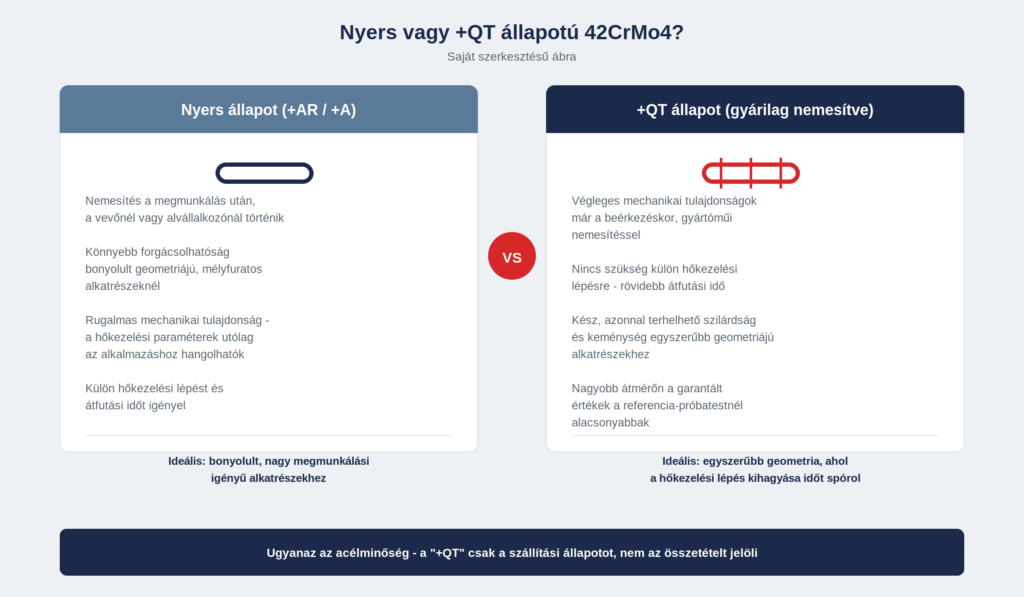

Nyers vagy +QT: mikor melyiket érdemes rendelni?

A választás gyakorlati kérdés, nem minőségi rangsor. A nyers (lágyított vagy hengerelt állapotú) 42CrMo4 mellett szól, ha az alkatrészt bonyolult geometriával, mély furatokkal vagy szűk tűréssel kell megmunkálni, és a nemesítést csak ez után, a végleges forma kialakítása után érdemes elvégezni – így elkerülhető, hogy a kemény, nemesített anyagot kelljen erőteljesen forgácsolni, ami gyorsabb szerszámkopással és hosszabb megmunkálási idővel jár. A +QT állapot viszont akkor előnyös, ha az alkatrész geometriája egyszerűbb, a megmunkálási igény mérsékelt, és a cél az, hogy ne kelljen külön nemesítő lépést beiktatni a gyártási láncba – ez időt, logisztikát és egy teljes hőkezelési munkafolyamatot takarít meg, különösen kisebb tételeknél, ahol egy külső nemesítő üzem bevonása aránytalanul megdrágítaná a megrendelést.

Miért alacsonyabbak a garantált értékek nagyobb átmérőn?

Egy fontos árnyalat: a nemesített 42CrMo4 katalógusban szereplő magas szilárdsági értékek (1100-1300 N/mm² szakítószilárdság, legalább 900 N/mm² folyáshatár) egy kis, 16 mm-es referencia-próbatesten mért adatok. A koracel.eu +QT kínálatában szereplő, Ø30-330 mm közötti valós rúdátmérőkön ennél valamivel szerényebb, de továbbra is garantált értékek érvényesek (jellemzően 900-1100 N/mm² szakítószilárdság, legalább 650-750 N/mm² folyáshatár). Ennek oka pontosan az, amit a sorozat edzhetőségről szóló cikke már bemutatott: minél nagyobb a keresztmetszet, annál nehezebb a mag közepéig egyenletes, teljes mértékű martenzites szövetszerkezetet elérni edzéskor – ezért a nagyobb átmérőjű rudaknál a szabvány és a gyártók is óvatosabb, alacsonyabb garantált minimumokat adnak meg, még akkor is, ha az adott acélminőség edzhetősége egyébként kifejezetten jó.

Összefoglalás

A „+QT” jelölés nem egy másik acélminőséget takar, hanem ugyanannak a 42CrMo4-nek egy szállítási állapotát: a gyártóműben már elvégzett edzést és megeresztést, amellyel az anyag azonnal a végleges mechanikai tulajdonságaival érkezik. A választás a nyers és a +QT állapot között gyakorlati kérdés – a megmunkálás sorrendjétől és a gyártási lánc kialakításától függ, nem attól, hogy melyik a „jobb” acél. A sorozat következő cikke a +QT állapot keménységét és megmunkálhatóságát mutatja be részletesebben, gyakorlati szempontból.
