42CrMo4 ötvözött nemesacél: jelölés, összetétel, azonosítószám (1.7225)

A sorozat eddigi három blokkja (S355J2, E335, C45E) mind szénacélokat mutatott be – most egy másik kategóriába lépünk át: az ötvözött nemesacélokéba. Ez a sorozat 13., egyben a 42CrMo4-blokkot nyitó cikke a jelölést, a kémiai összetételt és a szállítási állapotokat mutatja be – a legerősebb forrásanyaggal rendelkező minőség első részeként.

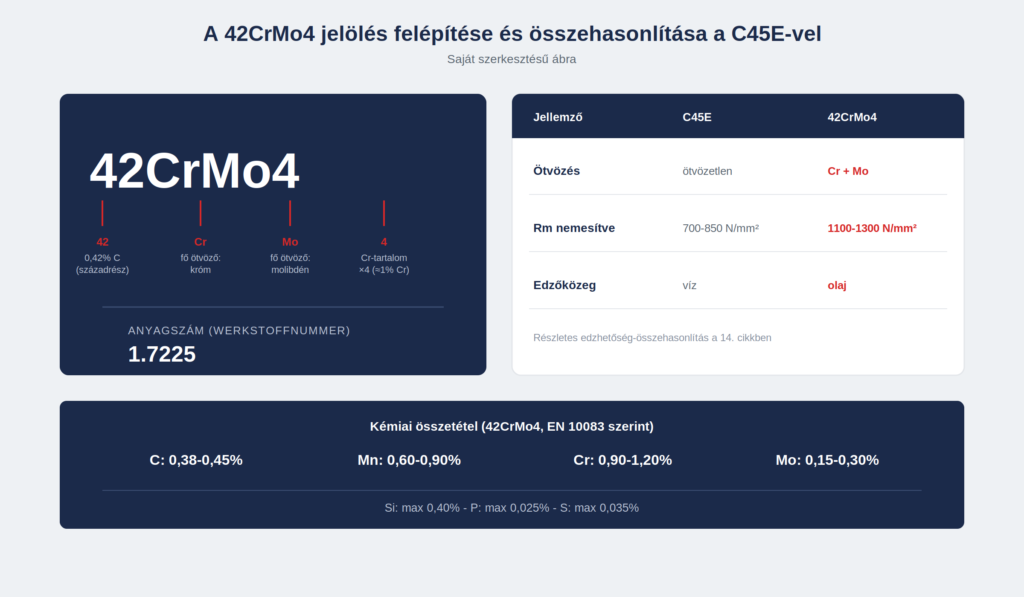

Mit jelent a 42CrMo4 jelölés?

A 42CrMo4 az MSZ EN 10027-1 szabvány szerinti jelölés, amelynek minden karaktere pontos információt hordoz. A „42” a széntartalom százszorosát jelenti, vagyis az acél körülbelül 0,42% szénet tartalmaz. A „CrMo” a két legfontosabb ötvözőelemet nevezi meg: a krómot és a molibdént, csökkenő mennyiségi sorrendben. A végén álló „4” a krómtartalom átlagértékét fejezi ki egy szorzófaktor (a króm esetében 4) alkalmazásával – mivel az átlagos krómtartalom körülbelül 1%, ez szorozva 4-gyel kerekítve 4-et ad. Az anyagszám (Werkstoffnummer) 1.7225, amely egyértelműen, nyelvtől függetlenül azonosítja az acélminőséget bármely európai beszállítói dokumentumban.

42CrMo4 vagy C45E: miben más az ötvözött nemesacél?

Az előző blokkban bemutatott C45E ötvözetlen szénacél volt: a szilárdságát és edzhetőségét kizárólag a széntartalom és a hőkezelés adta. A 42CrMo4 ezzel szemben ötvözött nemesacél – a krómnak és a molibdénnek köszönhetően jóval mélyebb edzhetőséggel rendelkezik, vagyis nagyobb keresztmetszetben is képes egyenletesen martenzites szövetszerkezetet kialakítani. Ez teszi alkalmassá olyan alkatrészekhez, ahol a C45E már nem nyújt megfelelő, egyenletes szilárdságot a teljes keresztmetszetben – erről a következő cikkben, az edzhetőség részletes bemutatásakor lesz szó.

Kémiai összetétel az EN 10083 szerint

A 42CrMo4 kémiai összetételét az EN 10083 szabvány rögzíti. A táblázat a jellemző tartományokat mutatja:

Elem	Tartomány
Szén (C)	0,38-0,45%
Mangán (Mn)	0,60-0,90%
Szilícium (Si)	legfeljebb 0,40%
Foszfor (P)	legfeljebb 0,025%
Kén (S)	legfeljebb 0,035%
Króm (Cr)	0,90-1,20%
Molibdén (Mo)	0,15-0,30%

Jól látszik, hogy a foszfor- és kénhatár szigorúbb, mint a C45E-nél megszokott (P legfeljebb 0,025%, nem 0,035%) – ez a nemesacéloknál általános, magasabb tisztasági elvárást tükrözi, hiszen a nagyobb igénybevételű alkalmazások kevésbé tűrik a szennyezők okozta zárványokat.

Szállítási állapotok: lágyított vagy nemesített

A C45E-vel ellentétben, amelyet jellemzően normalizált vagy nemesített állapotban szállítanak, a 42CrMo4-et alapesetben nem normalizált formában forgalmazzák – ez az ötvözött nemesacéloknál nem jellemző szállítási állapot. A gyakorlatban két fő állapot terjedt el: a lágyított (+A jelölésű) állapot, amely a legjobb megmunkálhatóságot adja a forgácsoláshoz, és a gyárilag nemesített (+QT jelölésű) állapot, amely már a felhasználáshoz szükséges szilárdságot biztosítja. Nemesített állapotban a 42CrMo4 jellemző értékei: szakítószilárdság 1100-1300 N/mm² között, folyáshatár legalább 900 N/mm² – ezek a C45E nemesített állapotánál (700-850 N/mm², illetve 490 N/mm²) jóval magasabb számok, és a sorozat egy későbbi cikke részletesen is bemutatja őket. A hőkezelés jellemző paraméterei: edzés 840±20°C-on, olajban (nem vízben, mint a C45E-nél – ennek okáról a 14. cikkben lesz szó), majd megeresztés 610±70°C-on.

Összefoglalás

A 42CrMo4 jelölése, kémiai összetétele és szállítási állapotai már önmagukban is jelzik, hogy egy alapvetően más kategóriájú acélról van szó, mint a sorozat eddigi minőségei: a króm és a molibdén ötvözése mélyebb edzhetőséget és magasabb szilárdságot tesz lehetővé. A következő cikk pontosan ezt az edzhetőséget mutatja be részletesen, a Jominy-vizsgálat és a TTT/CCT diagramok segítségével, közvetlen összehasonlításban a C45E-vel.
